A23 -A25
Descriptif de l'article
Fraiseuse à copier avec dispositif de perçage 3 broches
Fraiseuse à copier avec dispositif de perçage 3 broches

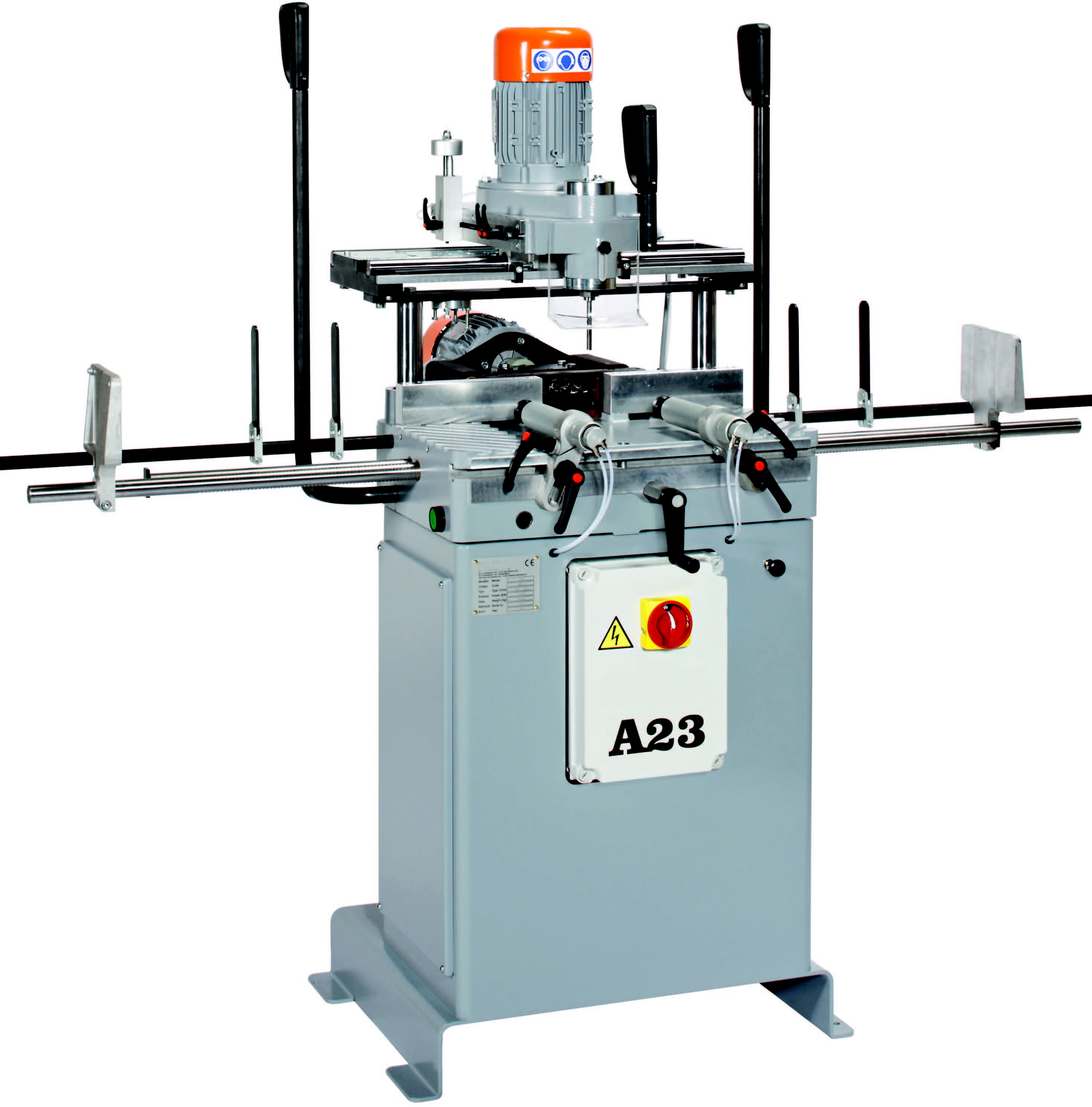

A23 (avance manuelle de l'unité 3 broches)
A25 (avance oléopneumatique de l'unité 3 broches)

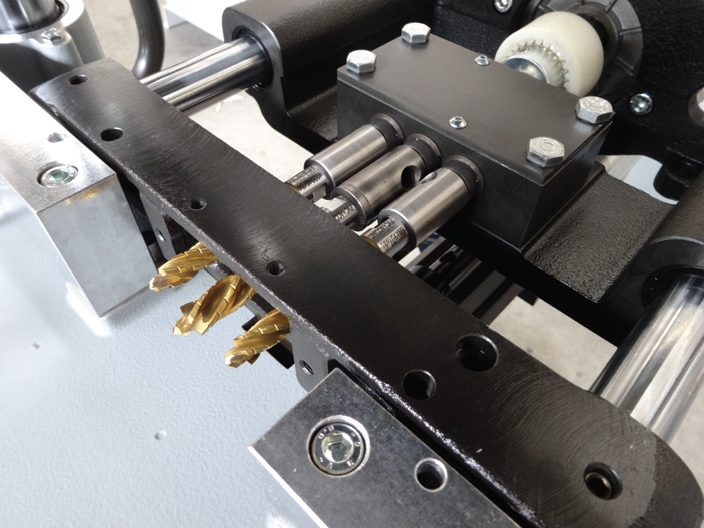

- Unité de perçage horizontal avec dispositif à trois broches
- Sur profils tubulaires on peut réaliser des usinages traversants.
- Cyclique du travail manuel.
- Unité horizontale de perçage à avancement manuelle (A23)
- Unité horizontale de perçage à avancement oléopneumatique (A25)
AVANTAGES
- Grande capacité de fraisage malgré la construction compacte.
- Serrage e la broche à la hauteur choisie.
- Changement simple d’outils
- Dispositif de serrage pneumatique.
- Copiage rapport 1:1.
- Fraisage sur butées ou sur gabarits.

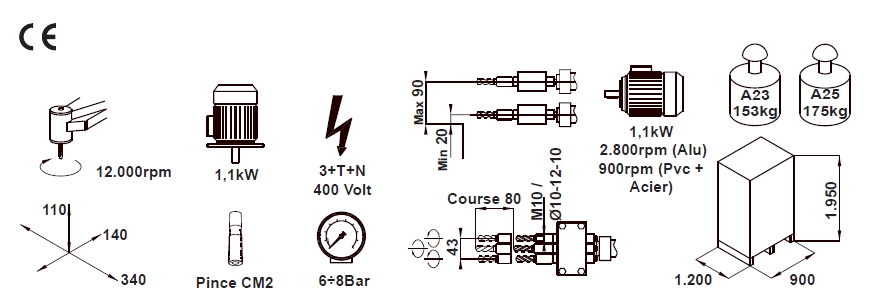

FICHE TECHNIQUE
| Capacité de fraisage | mm | 340x140 |
| Vitesse de rotation de l'outil vertical | rpm | 12 000 |
| Course verticale | mm | 110 |
| Puissanse de chaque moteur | kW | 1,1 |
| Fréquence électrique | Hz | 50 |
| Alimentation électrique (Tension) | V | 400 |
| Vitesse de rotation de l'outil 3 broches | rpm | 2800 (alu) 900 (PVC + acier |
| Consommation d’air comprimé par cycle de travail | Nl | 3 |
| Pression pneumatique de service | bar | 7 |
| Hauteur de la machine | mm | ± 1660 |
| Largeur de la machine | mm | ± 1000 |
| Longueur de la machine | mm | ± 710 |
| Poids de la machine | kg | ± 153 (A23) 175 (A25) |
Sous réserve de modifications techniques.
ÉQUIPEMENT DE SÉRIE
- Palpeur de copiage à trois diamètres (n. 2)
- Système de référence pour le positionnement de la pièce
- Etaux horizontaux pneumatiques.
- Gabarit de copiage standard
- Système de refroidissement d'outils (Venturi)
