Fraiseuse en bout M110
Descriptif de l'article
Fraiseuse en bout
M100 (avance manuelle du groupe de fraisage)
Conçue pour fraiser les profi lés en aluminium et pvc à inclinations variables entre 30° et 135°; equippée avec
deux cylindres presseurs verticaux à double pression. Dispositif bimanuel d’activation du cycle de travail certifi é
EN-574-3A. Avance oléo-pneumatique, changement rapide pneumatique du groupe fraise et moteur avec servofrein
éléctrique.
Support profi lé à 90° et un cône porte fraises compris.
Changement rapide pneumatique du groupe fraise, un cône porte fraises inclus.
Fraises et contre cales non inclus.
AVANTAGES
- Guidage cylindrique precis et libre, pratiquement sans entretien.
- Grande sécurité pendant le travail grâce au système de serrage horizontal et vertical de la pièce à usiner
- Fraises jusqu’à Ø 200 mm.

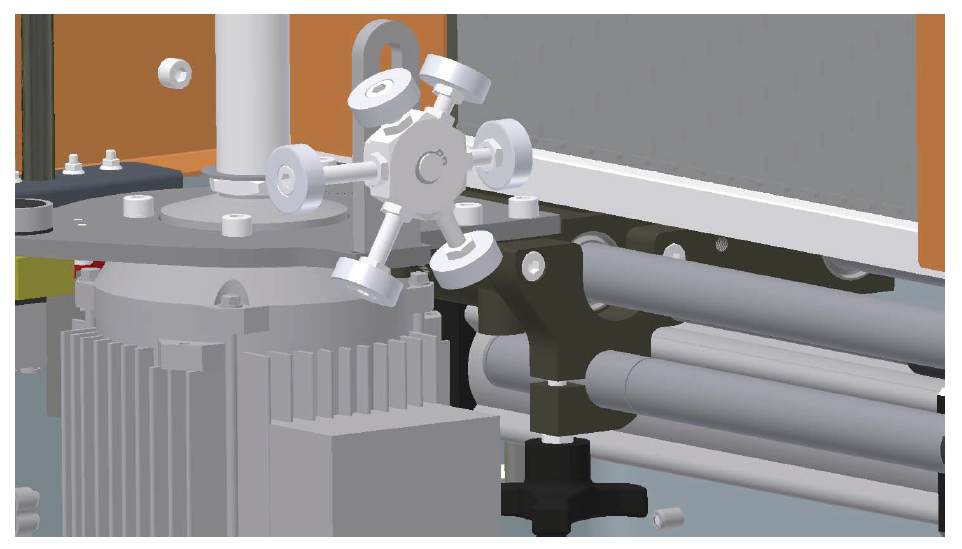

- Butée revolver pour règlage de la profondeur de fraisage.
- Capot de protection avec sécurité.

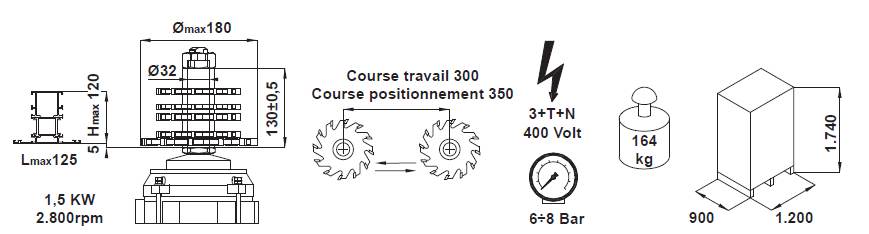

FICHE TECHNIQUE
| Course de fraisage | mm | 300 (350 mm sur demande) |
| Course verticale | mm | 120 |
| Vitesse de rotation de l'outil | rpm | 2800 |
| Fréquence électrique | Hz | 50-60 |
| Puissanse du moteur | kW | 1,5 |
| Alimentation électrique (Tension) | V | 400 |
| Consommation d’air comprimé par cycle de travail | Nl | 12 |
| Pression pneumatique de service | bar | 7 |
| Hauteur de la machine | mm | ± 1000 |
| Largeur de la machine | mm | ± 900 |
| Longueur de la machine | mm | ± 1200 |
| Poids de la machine | kg | ± 160 |
Sous réserve de modifications techniques.
ÉQUIPEMENT DE SÉRIE
- Etaux horizontaux pneumatiques (n. 1)
- Fourreau pour fraises
- Système de refroidissement d'outils (Venturi)
