MC 304 PANELS ATLAS-4A

MC 304 PANELS ATLAS-4A

Descriptif de l'article

MC 304 PANELS ATLAS-4A

Centre d’usinage à broche verticale et montant mobile avec 4 axes CNC.

  • 4 axes (X, Y, Z, A) commandés par CNC.
  • Á l’aide d’accessoires dévoués le centre peut travailler sur 5 côtés de profilés.
  • L’axe A ou axe mandrin appartient à l’électrobroche. Peut être positionné sur n’importe quel angle entre 180° (± 90°), parallèlement à l’axe Y.

AVANTAGES

  • Les axes se déplacent sur des glissières à roulement à billes et sont actionnés par des moteurs exploités par des systèmes numériques.
  • Le système de serrage de la pièce glisse sur des guidages à billes.
  • Possibilité de partager l’espace de travail par rapport à l’axe longitudinal, pour créer deux zones de travail distinctes.
  • En utilisant la fraise circulaire il est possible d’exécuter des fraisage en bout sur les deux extrémités du profil (cycle fraisage en bout).
  • Unité de commande NC pour gérer l’interpolation linéaire et circulaire sur les axes X, Y, Z.
  • Les butées de référence pour le profilé sont escamotables avec actionnement pneumatique.
  • L' électrobroche est prévue pour le changement rapide de la broche porte outil.
  • Le magasin à outils se trouve sur le montant mobile. Le changement de l'outil peut être effectué en n'importe quelle position de la zone de travail.
  • L’arrosage des outils se fait par un système centralisé automatique.
  • Le graissage de tous mouvements, des guidages et de vis à billes se fait par un système centralisé automatique.
  • Prédisposition pour l’insertion des bacs à coupeaux.

FICHE TECHNIQUE

Course axe X mm 7460
Vitesse de positionnement de l'axe X m*1' 80
Course axe Y mm 1460
Vitesse de positionnement de l'axe Y m*1' 60
Course axe Z mm 620
Vitesse de positionnement de l'axe Z m*1' 40
Course axe A ° ± 90
Vitesse de positionnement de l'axe A °/s 85
Type de couplage du porte-outil   ISO30
Puissance nominale (S1) kW 6
Type de refroidissement   Air
Vitesse de rotation maximum rpm 18000
Magasin à outils N. 8
Longueur de la machine mm ± 9500
Largeur de la machine mm ± 2500
Hauteur de la machine mm ± 2300
Poids de la machine kg ± 5000
Poids de la machine, avec l'emballage kg ± 5300

Sous réserve de modifications techniques.

ÉQUIPEMENT DE SÉRIE

  • N. 1 electrobroche ISO30, refroidi par air, puissance (S1) 6 kW et vitesse 2500-18000 tpm.
  • N. 1 magasin outils à 8 positions
  • N. 4 paires des étaux horizontaux pneumatiques
  • N. 1 système du contrôle des accès par barrière photo électrique
  • N. 1 enceinte Périmétrale de Protection
  • N. 1 ensemble des Porte outils & outils
  • Groupe pour le traitement de l’air comprimé (filtre/réducteur/graisseur)
  • PC Desk Top
  • OS Windows 10 ®
  • Ecran TFT 17” XWGA, clavier QWERTY, souris PS/2
  • CAD CAM 3D Système de programmation graphique
Images

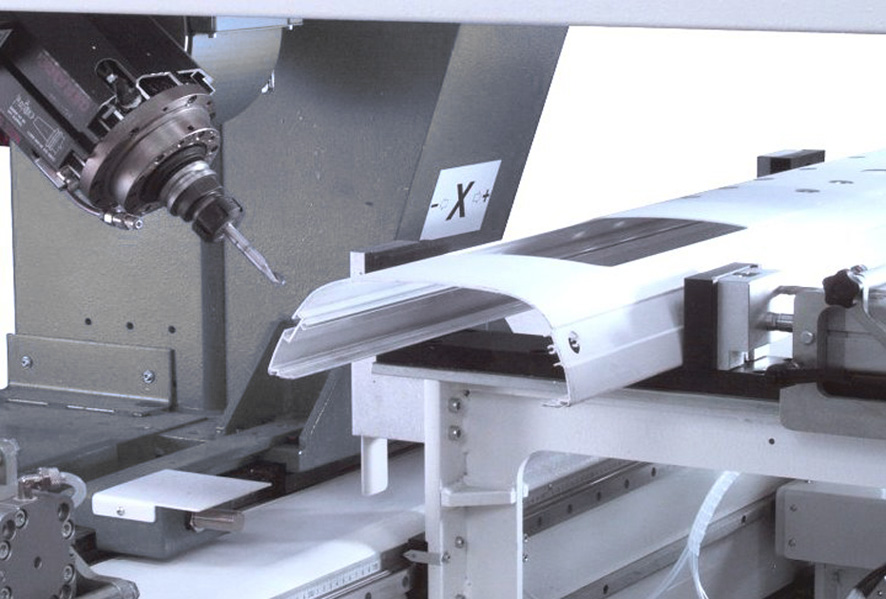

MC 304 PANELS ATLAS-4A
